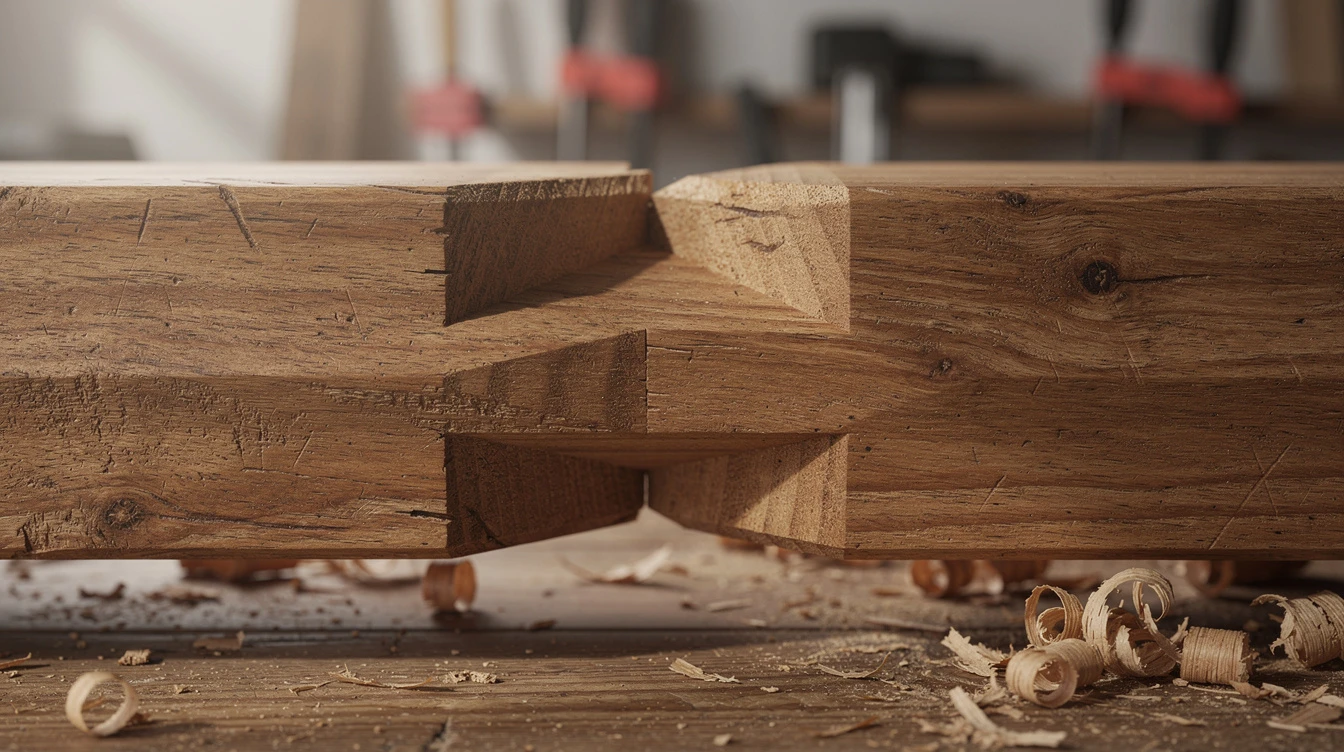

L’assemblage trait de jupiter fascine par son nom mystérieux, mais dans l’univers de la charpente et de la menuiserie, il s’agit d’un savoir-faire emblématique. Cette technique traverse les siècles sans perdre de sa pertinence, car elle répond à une question simple : comment relier deux pièces de bois en longueur tout en préservant solidité et esthétique ? À travers ce guide, découvrez pourquoi le trait de jupiter reste une référence pour les amateurs comme pour les professionnels exigeants soucieux d’obtenir des assemblages fiables, élégants et durables.
D’où vient le trait de jupiter ?
Le terme « trait de jupiter » intrigue souvent les personnes qui s’aventurent pour la première fois dans le monde du travail du bois. Ce nom désigne un assemblage traditionnel utilisé principalement dans la charpente, destiné à allonger des poutres ou des solives en garantissant la transmission efficace des efforts de traction et de compression.
À l’époque où les grandes sections de bois étaient rares ou coûteuses, les anciens menuisiers avaient besoin de techniques pour réaliser des assemblages en longueur robustes. Le trait de jupiter permet ainsi de répondre aux contraintes imposées par les bâtiments de grande envergure ou lorsqu’il fallait franchir des portées importantes sans compromettre la stabilité de l’édifice.
Comprendre le principe de l’assemblage trait de jupiter
L’essentiel de cette méthode repose sur la forme particulière donnée aux extrémités des pièces de bois. Contrairement à un simple aboutage, le trait de jupiter adopte des coupes en zigzag, ou parfois en chevrons imbriqués, assurant ainsi un emboîtement précis impossible à obtenir avec d’autres techniques plus basiques.
Ce procédé favorise la diffusion des transferts de charge au sein de l’assemblage. Ainsi, les efforts de traction ne sollicitent pas uniquement la colle ou les organes mécaniques, mais se répartissent aussi grâce au profil des coupes elles-mêmes. Cette caractéristique rend le trait de jupiter particulièrement résistant à la rupture ou à la déformation sous contrainte.
- Solidité accrue grâce à la surface d’appui élargie.
- Transmission optimale des efforts de compression et de traction.
- Maintien de l’alignement des poutres lors du montage.
- Esthétique soignée pour les assemblages visibles.
- Adaptabilité à différentes largeurs ou hauteurs de bois.
Où retrouve-t-on l’assemblage trait de jupiter ?
Même si son application la plus célèbre concerne la charpente bois, on retrouve également ce type d’assemblage dans la restauration de ponts, les planchers traditionnels ou certains éléments de menuiserie haut de gamme nécessitant une extension discrète des pièces de bois.
Lorsqu’il s’agit de joindre deux poutres trop courtes pour couvrir une portée entière, le trait de jupiter s’impose par sa capacité à absorber les mouvements naturels du bois tout en restant performant face aux variations dimensionnelles causées par l’humidité ou la température.
Étapes clés pour réaliser un assemblage trait de jupiter réussi
Préparer précisément les sections de bois
Avant d’entamer la découpe, chaque section de bois demande une préparation méticuleuse. Des faces nettes facilitent le traçage du motif de l’assemblage. Pour garantir la performance, une attention particulière doit être accordée à la rectitude et à l’équerrage des poutres sélectionnées.
La réussite du trait de jupiter dépend largement de la qualité de la matière première. Un contrôle des défauts éventuels, comme les nœuds, gerces ou torsions, limite les risques de faiblesse mécanique. Sur des essences lourdes, le soin apporté à la coupe s’avère encore plus déterminant.
Tracer et découper le profil en zigzag
Le motif typique consiste en un tracé oblique ou crénelé, identique sur les deux parties qui seront assemblées. On réalise ce traçage à l’aide d’un gabarit ou directement sur le bois, en veillant à maintenir constamment l’angle conseillé, généralement compris entre 45 et 60 degrés selon les usages et les dimensions de la poutre.
Après le traçage, la découpe s’effectue avec précision, que ce soit à la scie manuelle pour les petits ouvrages, ou à la machine pour des sections volumineuses destinées à la charpente. L’ajustement manuel final assure un alignement sans jeu afin de maximiser l’efficacité de l’emboîtement.
Assembler et consolider l’ensemble
Une fois les profils découpés, l’assemblage proprement dit commence. On associe les deux sections préparées en les faisant coïncider parfaitement. Selon l’utilisation prévue, il est judicieux d’ajouter des éléments complémentaires : broches métalliques ou chevilles bois pour renforcer la tenue, éventuellement collage pour éviter l’ouverture de joints.
Pour les charpentiers, l’intégration de tourillons ou de ferrures peut renforcer la résistance, notamment quand le trait de jupiter est exposé à des efforts de traction importants, par exemple dans des portées considérables. Il reste à vérifier ensuite la planéité générale et l’absence d’écarts visibles à la jointure.
Comparaison : trait de jupiter versus autres techniques d’aboutage
L’aboutage classique
L’aboutage standard consiste simplement à couper à angle droit les deux extrémités avant de les assembler bout à bout, parfois renforcées par des plaques ou des tirefonds. Simple à mettre en œuvre, il montre rapidement ses limites lorsque de grands efforts de compression ou de traction entrent en jeu.
Cette solution, bien adaptée aux assemblages secondaires sans sollicitation majeure, manque cependant de fiabilité pour les éléments structurels porteurs. Les ruptures peuvent advenir sous contrainte importante car la surface de contact reste faible et n’assure pas la transmission optimale des charges.
Dent de scie et coupe biaise
Parmi les alternatives, la coupe en dent de scie augmente la surface de contact : cette forme multiplie les points d’appui, mais sa réalisation demande une grande rigueur. La coupe biaise quant à elle offre un meilleur support à la compression, mais accroche moins bien en cas de traction.
Comparé à ces solutions, le trait de jupiter brille par son équilibre : il combine l’avantage d’une grande résistance sous toutes les forces (traction, compression, flexion), tout en prévenant le glissement longitudinal. En somme, il reste la méthode de choix dès que l’on recherche robustesse et pérennité.
Atouts et précautions lors de l’emploi du trait de jupiter
Les qualités de ce système ne doivent pas faire oublier quelques exigences. L’assemblage trait de jupiter donne toute sa mesure dans un contexte adapté : choix du bois, prises de cotes précises et respect du mode opératoire assurent le succès. Côté avantages, difficile de rivaliser en termes d’efficacité pour un assemblage en longueur performant et discret.
Toutefois, un mauvais ajustement ou un profil trop plat échouera à transmettre correctement les efforts. De même, mal positionné, l’assemblage peut céder sous le poids des charges ou à cause de vibrations prolongées. Privilégier l’intervention d’un spécialiste reste une sage décision, surtout pour les structures porteuses visibles sur le long terme.
- Réalisation minutieuse indispensable.
- Vérifier la compatibilité du trait de jupiter avec l’usage visé.
- Renforts recommandés en cas de fortes sollicitations.
- Protéger l’assemblage contre l’humidité et les insectes xylophages.
- Bien anticiper la dilatation naturelle du bois.
Applications contemporaines et perspectives du trait de jupiter
Avec la montée en puissance du retour aux matériaux naturels, le recours à l’assemblage bois par trait de jupiter retrouve une nouvelle vigueur dans l’éco-construction et la rénovation patrimoniale. Sa valeur ajoutée va au-delà de la simple solidité : il incarne un lien direct avec le patrimoine artisanal et valorise la main de l’homme autant que la ressource utilisée.
Qu’il s’agisse de rallonger des solives dans des combles aménagés, de restaurer la portée d’un plancher ancien ou d’accompagner des designs modernes privilégiant les raccords invisibles, le trait de jupiter séduit par son adaptabilité. Même les architectes contemporains y voient un outil permettant d’allier finesse visuelle et sécurité structurelle.
Le trait de jupiter, héritage vivant du génie du bois
L’assemblage trait de jupiter évoque à la fois la précision artisanale et la sophistication technique sans artifices superflus. Malgré l’arrivée de nouvelles méthodes industrielles, rien n’égale le charme ni la performance de cette technique éprouvée. Savoir l’appliquer ouvre la voie à des créations toujours renouvelées, qu’elles soient purement structurelles ou témoins d’une volonté esthétique affirmée.
Pour celles et ceux qui souhaitent découvrir ou perfectionner leurs gestes de menuisier, comprendre le fonctionnement d’un trait de jupiter représente un accès privilégié à la maîtrise de l’assemblage bois : robustesse, élégance et intelligence constructive réunies en une même approche.
